Лазерная сварка против сварки TIG

Сварка является краеугольным камнем современного производства, строительства и ремонта. Среди множества доступных методов сварки лазерная сварка и сварка TIG (вольфрамовый электрод в среде инертного газа) выделяются своей точностью и качеством. Оба метода используются для создания прочных, чистых сварных швов, но они существенно различаются по принципу работы, по материалам, для которых они лучше всего подходят, и по типам проектов, которые они поддерживают.
Лазерная сварка использует высокоэнергетический лазерный луч для сплавления материалов, обеспечивая высокую точность и глубокое проникновение с минимальными зонами термического воздействия. Это быстрый, высокоавтоматизированный метод, который часто используется в высокотехнологичных отраслях, таких как автомобилестроение, аэрокосмическая промышленность и производство медицинских приборов. С другой стороны, сварка TIG использует вольфрамовый электрод и защитный газ, обычно аргон, для создания контролируемой дуги. Он обеспечивает превосходный контроль для сложных работ, особенно с тонкими материалами и цветными металлами, такими как алюминий и нержавеющая сталь.
Выбор между лазерной и TIG сваркой — это не просто техническое решение, это стратегическое решение. Каждый метод имеет свои преимущества, ограничения, затраты и кривые обучения. В этой статье мы разберем основные различия, сравним их производительность и поможем вам понять, какой метод лучше всего подходит для вашего применения.

Основы лазерной сварки

Лазерная сварка — это процесс сварки плавлением, который использует энергию сфокусированного лазерного луча для соединения материалов, как правило, металлов или термопластиков. Он ценится за свою способность производить высококачественные сварные швы с минимальными искажениями даже на высоких скоростях и на сложных геометриях. Понимание его основных элементов — источника энергии, теплового профиля, режимов работы, защитных и вспомогательных газов и подачи луча — дает представление о том, почему лазерная сварка доминирует в высокоточном производстве.

Энергетический ресурс

Лазерный луч генерируется источниками света высокой интенсивности, такими как волоконные лазеры, дисковые лазеры, диодные лазеры или CO₂-лазеры. В настоящее время волоконные лазеры наиболее широко используются в промышленных приложениях из-за их высокой электрической эффективности, превосходного качества луча и гибких систем доставки. Эти лазеры излучают когерентный свет, который фокусируется в крошечную точку, обычно диаметром 0.1–0.6 мм, создавая плотность мощности в диапазоне от 10⁴ до 10⁷ Вт/см². Эта высокая плотность энергии достаточна для расплавления и даже испарения металла, что позволяет выполнять как неглубокие, так и глубокие сварные швы.

Профиль тепла

Одной из выдающихся характеристик лазерной сварки является ее четко определенная и узкая зона термического влияния (ЗТВ). Поскольку энергия концентрируется в точной области в течение очень короткого времени, окружающий материал испытывает минимальное термическое напряжение. Это минимизирует коробление, снижает необходимость в послесварочной обработке и делает процесс очень подходящим для применений, требующих жестких допусков, таких как электроника и медицинские приборы. Высокая скорость охлаждения также улучшает микроструктуру сварного шва, улучшая механические свойства.

Режимы работы

Лазерная сварка работает в основном в двух режимах: режиме проводимости и режиме замочной скважины.

Сварка в режиме проводимости происходит при более низких плотностях мощности (<10⁵ Вт/см²), где энергия лазера поглощается поверхностью и передается посредством теплопроводности. Это приводит к неглубоким сварным швам с гладкими поверхностями, идеально подходящим для косметических применений или тонкого листового металла.
Сварка в режиме замочной скважины происходит при более высоких плотностях мощности (>10⁵ Вт/см²), когда лазер испаряет часть материала, образуя узкую, глубокую полость «замочной скважины». Замочная скважина окружена расплавленным металлом, и по мере перемещения лазера замочная скважина перемещается, создавая глубокую, узкую зону сплавления. Этот режим используется для сварки с полным проплавлением, особенно в толстых или отражающих металлах.

Защитные и вспомогательные газы

Защитные газы играют решающую роль в лазерной сварке. Они предотвращают окисление, стабилизируют дугу и влияют на скорость охлаждения и глубину проплавления.

Аргон широко используется благодаря своей инертности и низкой стоимости, обеспечивая надежную защиту для большинства металлов.
Гелий, обладающий более высоким потенциалом ионизации, обеспечивает более глубокое проплавление и более узкие сварные швы за счет лучшей теплопроводности, хотя он и более дорогой.
Азот иногда используют для нержавеющих сталей, так как он может улучшить коррозионную стойкость за счет увеличения содержания азота в сварном шве.

Помимо защиты, вспомогательные газы (особенно при лазерной резке, но также и при сварке) помогают удалять расплавленный материал и уменьшать образование плазмы. Конструкция и расход газового сопла имеют решающее значение для обеспечения постоянного качества сварки.

Доставка луча

Способ, которым лазерная энергия достигает зоны сварки, зависит от типа лазера. Для CO2-лазеров требуются отражающие зеркала и шарнирные рычаги для направления луча, что ограничивает гибкость. Напротив, волоконные и дисковые лазеры используют волоконно-оптические кабели для передачи лазерного света непосредственно в сварочную головку. Это позволяет создавать высококомпактные и автоматизированные системы, что упрощает интеграцию с ЧПУ-станками и роботизированными руками. Луч также можно модулировать с точки зрения фокусировки, длительности импульса и мощности, что позволяет точно контролировать профиль сварки.

Лазерная сварка объединяет высокую плотность энергии, точность и возможности автоматизации в один мощный процесс. Его точно настроенный тепловой профиль минимизирует искажения и поддерживает жесткие допуски. Благодаря гибким системам доставки луча, различным защитным газам и возможности работать как в поверхностном, так и в глубоком режиме проникновения, он адаптируется к широкому спектру материалов и конфигураций соединений. Эти основы делают лазерную сварку ключевой технологией в передовых производственных секторах, где качество, скорость и повторяемость не подлежат обсуждению.

Основы сварки TIG

Сварка TIG (сварка вольфрамовым электродом в среде инертного газа), также известная как сварка вольфрамовым электродом в среде инертного газа (GTAW), представляет собой процесс ручной дуговой сварки, который обеспечивает получение высококачественных, точных сварных швов. Известная своей чистотой и контролем, сварка TIG широко используется в таких отраслях, как аэрокосмическая, ядерная, автомобильная и художественная металлообработка, где первостепенное значение имеют детализация и точность. Чтобы полностью понять сварку TIG, необходимо изучить ее основные компоненты: источник энергии, характеристики дуги, защитный газ и роль навыков оператора.

Энергетический ресурс

Сварка TIG использует источник постоянного тока, обычно источник постоянного тока (DC) для черных металлов и переменного тока (AC) для алюминия и магния. Источник питания обеспечивает стабильную дугу между неплавящимся вольфрамовым электродом и заготовкой. В отличие от других процессов дуговой сварки, TIG не использует присадочный металл автоматически; вместо этого присадочные прутки добавляются вручную по мере необходимости. Такое разделение дуги и присадочного материала дает сварщику полный контроль над подводом тепла и скоростью осаждения материала.

Характеристики дуги

Дуга TIG стабильна, тиха и хорошо контролируется. Она зажигается либо с помощью высокочастотного (HF) зажигания, подъемной дуги или метода царапания. Температура дуги может превышать 11,000 20,000 ℃ (XNUMX XNUMX ℉), что позволяет ей плавить большинство металлов чисто. Поскольку вольфрамовый электрод неплавящийся, он сохраняет острую точку, которая помогает точно сфокусировать дугу. Это приводит к узким, концентрированным сварным швам и отличному контролю проплавления. Этот процесс идеально подходит для тонких материалов и сварных швов, требующих точной детализации.

Защитный газ

Сварка TIG основана на инертных защитных газах для защиты расплавленной сварочной ванны и электрода от атмосферного загрязнения. Аргон является наиболее часто используемым защитным газом из-за его инертности, хорошей стабильности дуги и экономической эффективности. В некоторых случаях гелий или смеси аргона и гелия используются для увеличения подвода тепла и глубины проникновения. Газ также влияет на характеристики дуги — аргон обеспечивает плавную, стабильную дугу, в то время как гелий создает более горячую, более энергичную дугу. Покрытие газом должно быть постоянным и достаточным, так как любое загрязнение кислородом, азотом или влагой может вызвать пористость, охрупчивание или дефекты сварки.

Ловкость рук

В отличие от лазерной сварки, сварка TIG в значительной степени является ручным процессом и требует от сварщика значительных навыков. Она требует одновременной координации обеих рук и иногда ножной педали для управления нагревом. Одна рука держит горелку и поддерживает дугу, в то время как другая подает присадочный металл с точным временем и движением. Постоянный угол горелки, скорость перемещения и манипуляция присадочным прутком имеют решающее значение для получения бездефектных сварных швов. Из-за этого сварка TIG имеет крутую кривую обучения и медленнее, чем автоматизированные или полуавтоматические методы, но результатом является непревзойденное мастерство и эстетическое качество.

Сварка TIG — это прецизионный ручной процесс, который отлично подходит для применений, где контроль и качество сварки важнее скорости. Он использует стабильную дугу и инертный защитный газ для получения чистых, высоконадежных сварных швов, особенно на тонких или реактивных металлах. Нерасходуемый вольфрамовый электрод и независимое управление присадочным металлом дают опытным операторам возможность точно настраивать каждый сварной шов. Хотя ему не хватает автоматизации и скорости лазерной сварки, гибкость и изящество TIG делают его незаменимым в работах, где целостность и внешний вид сварного шва имеют решающее значение.

Архитектура оборудования и системы

Фундаментальные различия между лазерной и TIG сваркой выходят за рамки источников тепла — они распространяются на всю архитектуру оборудования. Каждая система построена с использованием определенных компонентов, адаптированных к ее эксплуатационным требованиям, что влияет на все: от точности и производительности до физических габаритов и интеграции. Понимание архитектуры, лежащей в основе обоих процессов, имеет важное значение для выбора правильной технологии для конкретного применения.

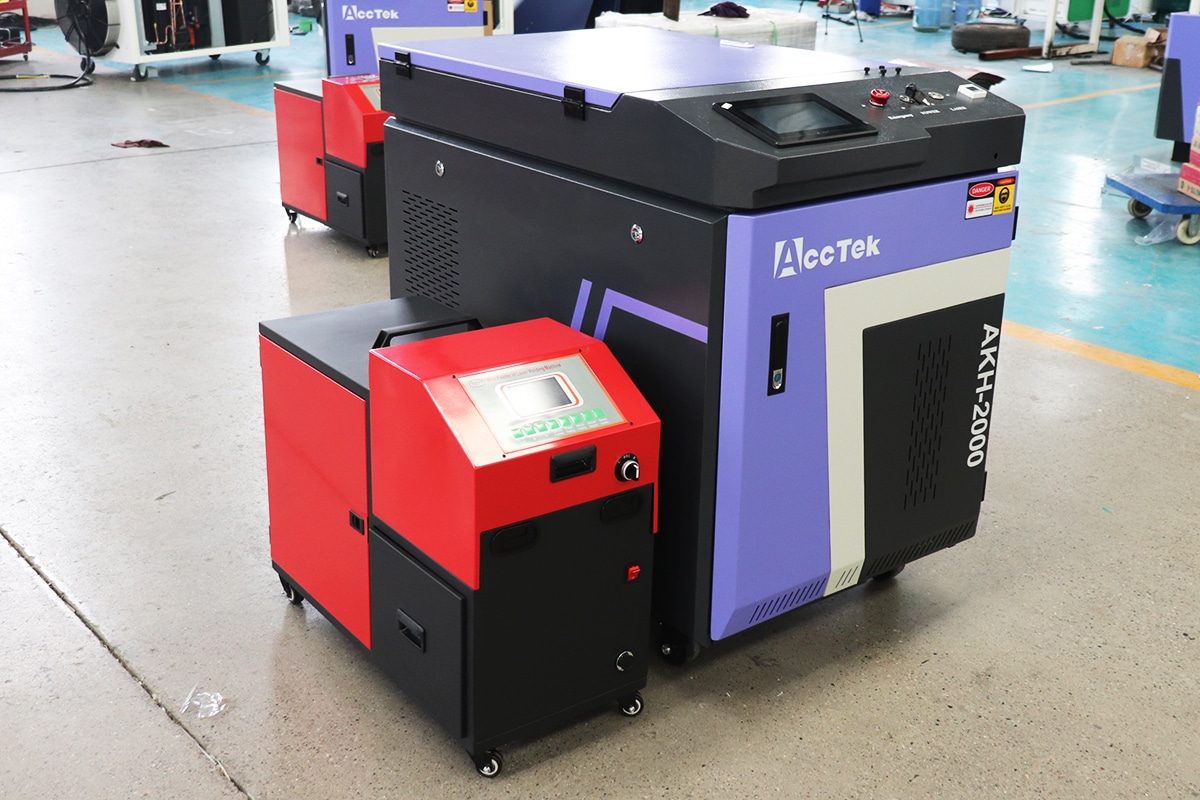

Архитектура оборудования для лазерной сварки

Блок питания: Системы лазерной сварки используют высоковольтные источники питания лазера, такие как волоконные лазеры, дисковые лазеры или лазеры CO2. Эти блоки преобразуют электрическую энергию в оптическую энергию высокой плотности. Волоконные лазеры наиболее распространены сегодня из-за их компактных размеров, низкого уровня обслуживания, высокого качества луча и энергоэффективности.
Доставка луча: В современных системах энергия лазера передается по оптоволоконным кабелям от лазерного источника к сварочной головке. Это обеспечивает большую гибкость в компоновке системы и идеально подходит для роботизированных и многоосевых конфигураций. Оптика внутри сварочной головки фокусирует луч в точном месте, часто регулируемом для различных глубин проникновения и режимов (проводимость или замочная скважина).
Платформа движения: Лазерные системы часто используют платформы движения с компьютерным управлением, такие как столы с ЧПУ, портальные системы или роботизированные руки, для управления траекторией сварки. Они позволяют создавать сложные геометрии, быстрые скорости обработки и постоянную повторяемость. Некоторые высокопроизводительные установки предлагают системы технического зрения в реальном времени для адаптивного управления.
Вспомогательные компоненты: основные дополнения включают системы охлаждения (обычно водяные охладители для лазерного источника), оптику формирования луча, системы подачи газа и защитные кожухи. Датчики и системы мониторинга для обеспечения качества (например, отслеживание шва, измерение глубины сварки) являются обычными в автоматизированных установках.
Footprint: Системы лазерной сварки, как правило, больше и сложнее. Типичная промышленная установка включает в себя шкаф питания лазера, охлаждающий блок, газовые линии, роботизированную платформу движения и защитные кожухи — часто требующие выделенного рабочего пространства или чистой комнаты. Однако существуют компактные настольные модели для точной микросварки.

Архитектура оборудования для сварки TIG

Блок питания: сварка TIG использует источники постоянного тока, которые могут быть переменного, постоянного тока или обоих типов. Современные аппараты TIG оснащены инверторами, которые позволяют точно контролировать характеристики дуги, импульсные функции и подвод тепла. Эти устройства обычно портативны и доступны в различных размерах в зависимости от диапазона силы тока и области применения.
Подача дуги: горелка TIG подает ток в зону сварки через нерасходуемый вольфрамовый электрод. Горелка управляется вручную и может включать водяное или воздушное охлаждение в зависимости от уровня тока. Метод зажигания дуги (HF start, Lift arc или scratch start) также встроен в систему.
Платформа движения: сварка TIG — это в первую очередь ручной или полуавтоматический процесс. Оператор направляет горелку вдоль сварного шва вручную, с использованием или без использования приспособлений или приспособлений. В автоматизированных системах TIG (например, орбитальная сварка) управление движением осуществляется моторизованными платформами или роботами, но они менее распространены из-за сложности и стоимости.
Вспомогательные компоненты: основные системы поддержки включают регуляторы защитного газа и расходомеры, ножные педали или элементы управления большим пальцем для модуляции тока, держатели присадочных прутков и устройства для удаления дыма. Системы охлаждения могут потребоваться для высокоамперных или длительных сварных швов, но в целом системы TIG более модульные и настраиваемые.
Размеры: Сварочные установки TIG обычно компактны. Полная станция может состоять из источника питания, газового баллона, горелки и педали, часто устанавливаемой на колесную тележку. Физическое требуемое пространство минимально по сравнению с лазерными системами, что делает TIG подходящим для полевых работ, мастерских и мелкосерийного производства.

Системы лазерной сварки капиталоемкие, высокоавтоматизированные и инфраструктурно-тяжелые, разработанные для скорости, повторяемости и интеграции в производственные линии. Они требуют значительного пространства и систем поддержки, но обеспечивают непревзойденную точность и производительность в промышленных условиях. Системы сварки TIG, напротив, являются ручными или полуавтоматическими, компактными и гибкими. Они отдают приоритет контролю и качеству сварки, а не скорости и автоматизации. Хотя они медленнее и более трудоемки, простая архитектура TIG позволяет развернуть ее практически в любом месте с минимальной настройкой.
Выбор между ними во многом зависит от масштаба применения, требований к точности, доступного рабочего пространства и бюджета. Лазерная сварка благоприятствует автоматизации больших объемов; сварка TIG превосходна в квалифицированном мелкосерийном производстве.

Параметры процесса и контроль

Производительность, качество и повторяемость любого процесса сварки в значительной степени зависят от точного контроля критических параметров. Как при лазерной сварке, так и при сварке TIG результат сварки напрямую зависит от того, как управляются характеристики мощности, скорости, фокусировки и формы волны. Каждый процесс имеет уникальные переменные и стратегии управления, адаптированные к его источнику тепла и способу доставки.

Лазерная сварка: параметры процесса и контроль

Мощность лазера: Мощность лазера, измеряемая в ваттах или киловаттах, определяет количество энергии, подаваемой на заготовку. Более высокая мощность увеличивает глубину проникновения и скорость сварки, но также повышает риск разбрызгивания или нестабильности замочной скважины. Типичные промышленные лазерные системы имеют диапазон от 500 Вт для микросварки до более 6 кВт для глубоких швов в тяжелых материалах. Мощность должна соответствовать толщине материала, типу и конфигурации соединения.
Скорость перемещения: Скорость перемещения определяет, насколько быстро лазерный луч движется относительно заготовки. Слишком низкая скорость может привести к перегреву, прожогам или широким швам; слишком высокая скорость может привести к неполному проникновению. Скорость должна быть оптимизирована для поддержания постоянной геометрии сварного шва, особенно в автоматизации, где точность повторения является ключевым фактором.
Положение фокуса: Положение фокуса относится к тому, где находится самая узкая точка лазерного луча относительно поверхности. Его можно установить на поверхности заготовки, выше или ниже ее, в зависимости от желаемого проникновения и формы шва. Расфокусированный луч может использоваться для обработки поверхности или сварки в режиме проводимости, в то время как для глубоких сварных швов с замочной скважиной требуется, чтобы фокус находился чуть ниже поверхности.
Частота импульсов: При импульсной лазерной сварке частота импульсов (Гц) контролирует количество лазерных импульсов в секунду. Это влияет на скорость охлаждения, внешний вид сварного шва и контроль над подводом тепла, что особенно важно для тонких сечений или термочувствительных материалов. Более высокие частоты создают более гладкие швы, в то время как более низкие частоты позволяют увеличить время охлаждения между импульсами, чтобы уменьшить коробление.

Сварка TIG: параметры процесса и контроль

Ток дуги: сварка TIG использует ток (измеряется в амперах) для управления подводом тепла. Более высокий ток увеличивает проникновение и размер сварочной ванны, но также увеличивает риск прожога тонких материалов. Сварщики часто используют ножную педаль или управление большим пальцем для изменения тока в реальном времени, что дает им динамический контроль над сварочной ванной по мере изменения условий.
Скорость перемещения: Оператор вручную контролирует скорость перемещения, которая влияет на ширину шва, глубину проникновения и подвод тепла. Непостоянная скорость может привести к дефектам сварки, таким как подрез, нахлест или отсутствие сплавления. Поддержание равномерного движения имеет решающее значение, особенно на тонких материалах или изогнутых соединениях.
Длина дуги: Длина дуги — это расстояние между вольфрамовым электродом и заготовкой. Более короткая дуга создает более концентрированную зону нагрева и более узкий сварной шов, в то время как более длинная дуга рассеивает тепло и может вызвать нестабильность дуги или окисление. Опытные сварщики контролируют длину дуги, поддерживая постоянный угол горелки и положение руки.
Баланс переменного тока (для сварки алюминия TIG): при сварке алюминия переменным током (AC) настройка баланса переменного тока контролирует соотношение положительного электрода (очищающее действие) к отрицательному электроду (проникновение и нагрев). Для окисленных или грязных поверхностей требуется более глубокая очистка; для более толстых основных металлов требуется более глубокое проникновение. Тонкая настройка баланса переменного тока напрямую влияет на качество шва и внешний вид поверхности.

Лазерная и TIG-сварка требуют тщательной настройки множества параметров для достижения оптимальных результатов. Лазерная сварка делает акцент на автоматизации и цифровом управлении — мощность, скорость, фокус и частоту импульсов можно программировать с предельной точностью. Это делает ее идеальной для повторяющихся высокоскоростных операций с минимальным вмешательством оператора.
Сварка TIG, напротив, в значительной степени зависит от ручного управления. Хотя современные аппараты TIG предлагают цифровые настройки для управления током и формой сигнала, сварщику по-прежнему необходимо управлять длиной дуги, скоростью перемещения и подводом тепла в реальном времени. Это делает TIG более гибким в умелых руках, но и более изменчивым по результату.
Короче говоря, лазерная сварка процветает за счет автоматизации и предустановленной последовательности, в то время как сварка TIG отдает приоритет ручной точности и адаптивности в реальном времени. Оба требуют понимания того, как ключевые параметры процесса влияют на качество сварки, но метод контроля и допустимая погрешность существенно различаются.

Совместимость материалов

Выбор материала является критическим фактором при выборе между лазерной сваркой и сваркой TIG. Каждый процесс по-разному взаимодействует с различными металлами и сплавами из-за различий в подводе тепла, характеристиках дуги/луча и динамике сварочной ванны. Хотя оба метода универсальны, некоторые материалы отдают предпочтение одному методу перед другим на основе теплопроводности, отражательной способности, оксидных слоев и конфигурации соединения.

Стали (углеродистая и нержавеющая сталь)

Лазерная сварка: Лазерная сварка исключительно хорошо работает как с углеродистой, так и с нержавеющей сталью. Ее концентрированный источник тепла обеспечивает быструю, глубокую сварку с минимальными искажениями. Нержавеющие стали выигрывают от узкой зоны термического влияния (HAZ), что помогает сохранять коррозионную стойкость. Лазерная сварка широко используется для автомобильных и прецизионных нержавеющих узлов.
Сварка TIG: TIG также очень эффективен для сталей, обеспечивая превосходный контроль над проникновением сварного шва и профилем шва. Он особенно полезен для нержавеющей стали, требующей косметических швов или критически важной герметизации, например, для труб пищевого назначения. Однако более медленный темп сварки TIG и ручной ввод делают его менее подходящим для высокопроизводительного производства.

Алюминий и Магний

Лазерная сварка: Высокая отражательная способность и теплопроводность алюминия делают лазерную сварку более сложной. Часто требуются особые соображения, такие как более высокие уровни мощности, более короткие длины волн (например, использование волоконных лазеров) и предварительный нагрев. Тем не менее, лазерная сварка успешно применяется для тонких алюминиевых листов и широко используется в автомобильных и аэрокосмических компонентах. Магний представляет собой схожие проблемы, но его можно сваривать лазером с жестким контролем процесса.
Сварка TIG: сварка TIG предпочтительна для алюминиевых и магниевых сплавов из-за режима переменного тока и встроенного очищающего действия, которое разрушает поверхностные оксиды. Сварщики могут динамически регулировать подачу тепла, чтобы избежать прожогов, что делает TIG идеальным для соединений переменной толщины. Недостатком является более низкая скорость перемещения и большая зависимость от оператора.

Медь и латунь

Лазерная сварка: Медь и латунь являются сложными материалами из-за их высокой отражательной способности и превосходной теплопроводности. Для достижения постоянного проникновения требуются высокомощные волоконные лазеры (часто >3 кВт). Недавние достижения в модуляции луча и двухволновых лазерах улучшили лазерную сварку меди, особенно в электронике и аккумуляторных батареях.
Сварка TIG: сварка TIG меди и латуни возможна, но требует высоких значений тока из-за быстрого рассеивания тепла. Часто необходим предварительный нагрев. Латунь также представляет риск испарения цинка и образования дыма. TIG обеспечивает лучший контроль, но медленнее и более трудоемка для этих материалов.

Сплавы титана и никеля

Лазерная сварка: Лазерная сварка отлично подходит для титановых и никелевых сплавов благодаря своей способности обеспечивать чистые, малозагрязненные сварные швы в инертных средах. Эти материалы обычно используются в аэрокосмической и медицинской промышленности, где лазерная сварка обеспечивает стабильные результаты и минимальные микроструктурные повреждения. Защитное газовое покрытие должно быть безупречным, чтобы предотвратить окисление.
Сварка TIG: TIG также хорошо подходит для титановых и никелевых сплавов, особенно в прецизионных применениях, таких как аэрокосмические трубы или компоненты реактивных двигателей. Правильная газовая защита (часто с помощью задних чашек или камер) имеет решающее значение для предотвращения охрупчивания. TIG обеспечивает превосходный контроль, но может не иметь скорости и повторяемости, необходимых для крупномасштабного производства.

Полимеры и биметаллы

Лазерная сварка: Лазерная сварка может соединять некоторые термопластики с помощью трансмиссионной лазерной сварки, где один слой поглощает энергию лазера и плавится, сплавляясь с прозрачным верхним слоем. Это быстро, чисто и широко используется в медицинской и бытовой электронике. Для биметаллов (например, медь с алюминием) лазерная сварка может работать за счет локализованного тепла, но успех зависит от контроля интерметаллического слоя и точной настройки параметров.
Сварка TIG: сварка TIG не подходит для полимеров из-за высоких температур и открытой дуги. Биметаллическая сварка крайне ограничена в TIG из-за разнородных температур плавления и металлургической несовместимости. TIG может использоваться для некоторых биметаллических соединений через переходные слои или вставки, но требует высокого мастерства и специальных процедур.

Лазерная сварка и сварка TIG подходят для широкого спектра материалов, но их эффективность существенно различается в зависимости от конкретного металла или сплава.
Лазерная сварка процветает в высокоскоростных, точных приложениях с такими металлами, как нержавеющая сталь, титан и тонкий алюминий. Она может обрабатывать сложные материалы, такие как медь и биметаллы, со специальными настройками, но требует жесткого контроля и передового оборудования. Сварка TIG обеспечивает более широкую ручную гибкость и идеально подходит для материалов, требующих детального контроля нагрева и точности, в частности, алюминия, нержавеющей стали и титана в мелкосерийном или индивидуальном производстве.
В конечном счете, совместимость материалов — это не просто осуществимость, это эффективность, повторяемость и долгосрочная целостность сварного шва. Выбор правильного процесса требует соответствия физического и химического поведения материала сильным сторонам метода сварки.

Проектирование соединений, сборка и допуски

Успех любого процесса сварки зависит не только от техники или оборудования, но и от того, насколько хорошо подготовлены и выровнены детали. Конструкция соединения, точность сборки и допустимые допуски существенно влияют на качество сварки, уровень дефектов и производительность. Лазерная и TIG-сварка имеют принципиально разные требования в этой области — то, что подходит для одного, может быть неподходящим для другого.

Лазерная сварка

Конструкция соединения: Лазерная сварка предпочитает простые, плотно прилегающие соединения с хорошим доступом к лазерному лучу. Стыковые соединения, нахлесточные соединения и краевые сварные швы являются обычными. Поскольку лазерный луч узкий и высоконаправленный, геометрия соединения должна быть спроектирована для прямого доступа луча и минимального отклонения луча. V-образные канавки и открытые корневые соединения используются редко, если только они не являются частью гибридной сварочной установки.
Требования к подгонке: точность подгонки имеет решающее значение при лазерной сварке. Размер пятна лазера часто меньше 1 мм, что оставляет мало места для несоосности или зазоров. Даже незначительные несоответствия в позиционировании деталей или ширине зазора могут привести к неполному сплавлению, пористости или недоливу. Диапазоны допусков обычно узкие, порядка ±0.05–±0.1 мм в зависимости от области применения.
Допуски: Лазерная сварка требует высокой точности размеров и повторяемости, особенно в автоматизированном производстве. Детали должны изготавливаться с постоянной подготовкой кромок и отделкой поверхности, чтобы обеспечить надежное поглощение луча и стабильное формирование сварного шва. В большинстве случаев это означает, что предшествующие процессы, такие как резка, формовка и крепление, должны строго контролироваться.
Механизмы компенсации: Современные лазерные системы могут включать отслеживание швов в реальном времени, обнаружение зазоров или системы машинного зрения для автоматической регулировки незначительных отклонений, но они добавляют сложности и стоимости. В высокоточных приложениях (например, медицина, вкладки для аккумуляторов, электроника) точные допуски остаются непреложным требованием.

Сварка ВИГ

Конструкция соединения: сварка TIG более щадящая, когда дело касается геометрии соединения. Она может применяться для широкого спектра конструкций, включая стыковые, угловые, нахлесточные, угловые и Т-образные соединения. Сложные подготовки канавок, такие как V-, J- или U-образные канавки, обычно используются для толстых материалов. Способность сварщика манипулировать горелкой и присадочным прутком делает сварку TIG подходящей для нерегулярных и сложных конфигураций соединений.
Требования к подгонке: Хотя хорошая подгонка улучшает результаты, сварка TIG позволяет выполнять регулировку во время сварки. Операторы могут перекрывать зазоры, заполнять пустоты и компенсировать небольшие несоосности с помощью присадочного прутка. Это делает TIG идеальным для индивидуального изготовления, ремонтных работ и мелкосерийных работ, где идеальная подгонка деталей может быть невозможна.
Допуски: сварка TIG допускает более широкие зазоры и несоосность — до 1 мм и более, в зависимости от материала и толщины. Однако плохая сборка может потребовать больше присадочного металла, увеличить подачу тепла и риск деформации или образования дефектов, если не контролировать это должным образом. Опытные сварщики могут адаптироваться в режиме реального времени, чтобы поддерживать целостность сварного шва.
Механизмы компенсации: в отличие от лазерных систем, TIG полагается на человеческое суждение и технику реагирования на изменения. Опытные операторы динамически регулируют длину дуги, скорость перемещения, угол горелки и подачу присадки, предлагая непревзойденную универсальность за счет более медленной производительности и переменных результатов.

Лазерная сварка требует высокоточной подготовки деталей и жестких допусков. Ее успех зависит от чистых, последовательных соединений с минимальными зазорами и идеальным выравниванием. Она оптимизирована для повторяемого, крупносерийного производства, где компоненты вырезаются на станках с ЧПУ и фиксируются с небольшими отклонениями.
Сварка TIG, напротив, обеспечивает гибкость. Она допускает более широкие зазоры, подходит для различных типов соединений и позволяет опытным сварщикам корректировать сварку на ходу. Хотя она менее эффективна в массовом производстве, она отлично подходит для индивидуальных, ремонтных и единичных проектов, где идеальная подгонка деталей нецелесообразна.
Короче говоря, лазерная сварка устанавливает строгие стандарты для проектирования соединений и сборки деталей, в то время как сварка TIG дает человеческому фактору возможность адаптироваться и преодолевать изменчивость, при этом каждый из них соответствует более широким сильным сторонам соответствующего процесса.

Металлургическое качество и механические свойства

Целостность и производительность сварного соединения выходят за рамки внешнего вида — они тесно связаны с микроструктурой материала и механическим поведением после сварки. Как лазерная сварка, так и сварка TIG создают зону сплавления и зону термического влияния (HAZ), но то, как они влияют на структуру зерна, остаточное напряжение и профили твердости, существенно различается. Эти металлургические результаты напрямую влияют на усталостную долговечность, коррозионную стойкость и прочность конструкции.

Структура зерна

Лазерная сварка: Лазерная сварка обычно приводит к узкой зоне сплавления с мелкими столбчатыми зернами, выровненными вдоль направления затвердевания. Из-за высоких скоростей охлаждения — часто от 10³ до 10⁶ K/с — полученная микроструктура измельчается по сравнению с более медленными процессами сварки. Эта мелкозернистая структура может повысить прочность и ударную вязкость в зоне сварки, но также может вносить анизотропию в зависимости от характера затвердевания. Быстрые термические циклы минимизируют укрупнение зерен в ЗТВ, сохраняя больше исходных механических свойств основного металла.
Сварка TIG: сварка TIG, напротив, производит более крупное зерно из-за более низкой плотности энергии и более медленной скорости охлаждения. Большая сварочная ванна и длительный нагрев обеспечивают больший рост зерна, особенно в зоне термического влияния (HAZ). В таких материалах, как нержавеющая сталь или титан, чрезмерный рост зерна может снизить прочность и сделать материал более восприимчивым к трещинам или коррозии, если не управлять им должным образом. При этом опытный сварщик TIG может контролировать подвод тепла, чтобы ограничить нежелательные структурные изменения.

Остаточный стресс

Лазерная сварка: Концентрированное тепло и быстрое затвердевание лазерной сварки создают высокие локализованные остаточные напряжения, особенно в сварном шве и прилегающей зоне термического влияния. Эти напряжения могут привести к искажению, размерной нестабильности или даже растрескиванию в чувствительных материалах. Однако, поскольку общий подвод тепла низок, глобальная деформация по всей детали часто минимальна. Методы снятия напряжений (такие как послесварочная термообработка или проковка) могут быть необходимы для критически важных компонентов, особенно в аэрокосмической промышленности и высокоточных сборках.
Сварка TIG: сварка TIG обычно приводит к более широким, но менее интенсивным остаточным напряжениям из-за более широкой зоны термического влияния и более длительного термического цикла. Хотя это может снизить риск локализованного растрескивания, это может привести к более масштабным искажениям в тонких или неподдерживаемых конструкциях. Более равномерная схема нагрева позволяет лучше контролировать накопление напряжений, особенно в сочетании с межпроходным охлаждением или методами сварки с обратным шагом.

Профили твердости

Лазерная сварка: Из-за быстрого охлаждения и ограниченного разбавления лазерные сварные швы часто демонстрируют резкий переход в твердости между зоной сплавления, HAZ и основным материалом. Металл шва может быть тверже окружающего основного металла, особенно в сталях, где могут образовываться мартенситные структуры. В некоторых случаях этот градиент твердости может создавать концентрацию напряжений или инициировать усталостные трещины, если не управлять им должным образом посредством отпуска или выбора сплава.
Сварка TIG: сварные швы TIG, как правило, демонстрируют более плавный переход твердости. Более медленная скорость охлаждения обеспечивает более равномерную диффузию легирующих элементов и более плавные металлургические градиенты. Хотя это приводит к более низкой пиковой твердости в зоне сплавления по сравнению с лазерной сваркой, это также может означать более предсказуемое механическое поведение по всему соединению, особенно в высокопрочных сплавах и структурных компонентах.

С металлургической точки зрения лазерная сварка обеспечивает скорость, точность и измельченную структуру зерна, но за счет крутых градиентов твердости и потенциальных очагов остаточного напряжения. Она идеально подходит для тонких сечений, высокопрочных сплавов и микромасштабных применений, при условии применения послесварочной обработки там, где это необходимо.
С другой стороны, сварка TIG обеспечивает более плавные тепловые переходы и большую металлургическую стабильность. Хотя она медленнее и более теплоемка, она производит сварные швы с более постоянными механическими свойствами по всему соединению, что делает ее более подходящей для более толстых материалов, сложных сплавов и применений, где прочность и пластичность имеют первостепенное значение.
По сути, лазерная сварка ориентирована на эффективность и микроточность, в то время как сварка TIG отличается металлургическим балансом и механической прочностью, что имеет значение для долгосрочной работы в сложных условиях.

Распространенные дефекты и корректирующие действия

Ни один процесс сварки не застрахован от дефектов. Независимо от того, автоматизированная она или ручная, высокоскоростная или прецизионная, как лазерная сварка, так и сварка TIG подвержены дефектам, которые ставят под угрозу целостность, эстетику или производительность сварного шва. Понимание природы этих дефектов — и того, как их исправить или предотвратить — является ключом к поддержанию постоянного качества сварки. Наиболее критические и часто встречающиеся дефекты в обоих процессах включают пористость, трещины, подрезы и отсутствие сплавления.

пористость

Лазерная сварка

Пористость в лазерных сварных швах часто возникает из-за захваченного газа в расплавленной ванне или нестабильности замочной скважины. Причины включают поверхностное загрязнение (масло, ржавчина, влага), плохой поток защитного газа или флуктуирующее проникновение луча. Пористость может снизить механическую прочность и сопротивление утечке.

Корректирующие действия:

Перед сваркой обеспечьте надлежащую очистку и обезжиривание материалов.
Используйте высокочистые защитные газы (аргон или гелий) с достаточным расходом и покрытием сопла.
Отрегулируйте параметры импульса или скорость перемещения для стабилизации динамики замочной скважины.
Используйте мониторинг в реальном времени в автоматизированных системах для обнаружения образования пористости.

Сварка ВИГ

Пористость при сварке TIG обычно связана с загрязнениями, либо на поверхности, либо из-за плохой защиты. Влага, ржавчина или грязные присадочные прутки являются обычными виновниками. Чрезмерное движение горелки или сквозняки также могут нарушить газовую защиту.

Корректирующие действия:

Тщательно очистите основные и присадочные металлы.
Оптимизируйте размер газового баллона, угол наклона горелки и скорость потока.
Избегайте сварки на открытом воздухе, где движение воздуха нарушает защиту.
Сухие присадочные прутки и материалы, особенно при сварке алюминия или титана.

Растрескивание

Лазерная сварка

Лазерная сварка склонна к образованию горячих трещин или трещин при затвердевании, особенно в материалах с широким диапазоном затвердевания или плохой свариваемостью (например, алюминий, высокоуглеродистые стали). Быстрое охлаждение и высокие температурные градиенты усугубляют проблему.

Корректирующие действия:

Используйте предварительный нагрев для уменьшения температурных градиентов.
Измените конструкцию соединения, чтобы снизить ограничение.
Отрегулируйте мощность и скорость лазера для более стабильной сварочной ванны.
Выберите совместимый присадочный материал или измените химический состав основного металла, где это возможно.

Сварка ВИГ

Растрескивание в сварных швах TIG часто происходит из-за остаточных напряжений, неправильного присадочного металла или плохой сборки соединения. Распространенные формы включают растрескивание по центральной линии, кратерное растрескивание или растрескивание в зоне термического влияния в чувствительных сплавах.

Корректирующие действия:

Правильно подбирайте присадочный металл к основному материалу.
Обеспечьте постепенное охлаждение и избегайте резких остановок в конце сварки (используйте заполнение кратера).
Используйте методы контроля температуры между проходами и снятия напряжений для толстых или сложных деталей.

подрезать

Лазерная сварка

При лазерной сварке подрез может возникнуть, когда луч движется слишком быстро, расплавляет верхний край и не позволяет достаточному количеству присадочного материала (или расплавленного материала) снова заполнить соединение. Это приводит к образованию канавки вдоль кромки сварного шва, которая ослабляет соединение.

Корректирующие действия:

Уменьшите скорость движения или отрегулируйте положение фокуса.
Измените мощность лазера, чтобы обеспечить более плавное слияние краев.
Рассмотрите возможность небольших изменений геометрии соединения, чтобы уменьшить проблемы поверхностного натяжения на краю сварочной ванны.

Сварка ВИГ

Подрез при сварке TIG обычно возникает из-за неправильного угла наклона горелки, высокого тока или слишком быстрого перемещения. Он ослабляет сварной шов и часто является косметической и структурной проблемой в критических применениях.

Корректирующие действия:

Отрегулируйте угол наклона горелки (обычно 10–15°) от вертикали.
Уменьшите силу тока и обеспечьте контролируемое, равномерное движение.
Добавляйте наполнитель равномерно и следите за тем, чтобы дуга была сосредоточена на центральной линии стыка.

Отсутствие слияния

Лазерная сварка

Отсутствие сплавления в лазерных сварных швах может быть вызвано несоосностью, неправильной фокусировкой или недостаточной энергией луча. Это приводит к слабым соединениям, которые могут выйти из строя под нагрузкой или усталостью.

Корректирующие действия:

Обеспечьте плотную посадку и точное нацеливание луча.
Используйте системы отслеживания швов в автоматизации.
Оптимизируйте глубину фокусировки и выравнивание луча с учетом геометрии стыка.

Сварка ВИГ

При сварке TIG непровар часто возникает из-за слишком низкого подвода тепла, плохого нанесения присадочного материала или неправильного угла горелки. Это особенно часто происходит при сварке толстых материалов или соединений с плохим доступом.

Корректирующие действия:

Увеличьте силу тока или используйте предварительный нагрев на толстых участках.
Поддерживайте правильную длину и угол дуги для эффективного распределения тепла.
Правильно размещайте присадочный металл и следите за тем, чтобы припой смачивал обе стороны стыка.

Хотя лазерная сварка и сварка TIG позволяют создавать высококачественные соединения в идеальных условиях, оба метода подвержены дефектам без строгого контроля переменных.
Лазерная сварка чувствительна к состоянию поверхности, сборке и стабильности процесса. Такие дефекты, как пористость и отсутствие сплавления, часто связаны с автоматизированными параметрами, требующими точной настройки и высококачественной подготовки деталей. Дефекты сварки TIG обычно являются результатом ошибки оператора, неправильной техники или факторов окружающей среды. Однако опытные сварщики часто могут обнаруживать и устранять проблемы в режиме реального времени, обеспечивая гибкость в сложных условиях.
Короче говоря, лазерная сварка требует инженерной точности; сварка TIG требует человеческого опыта. Управление дефектами в любом процессе — это вопрос понимания их первопричин и внедрения корректирующих действий, специфичных для процесса, прежде чем они поставят под угрозу производительность или безопасность.

Производительность, пропускная способность и потенциал автоматизации

Когда дело доходит до эффективности производства, скорость сварки — это всего лишь часть головоломки. Истинная производительность формируется всей системой: временем цикла, повторяемостью, временем простоя, участием оператора и возможностью масштабирования. В этом отношении лазерная сварка и сварка TIG предлагают два совершенно разных ценностных предложения. Одна разработана для высокопроизводительных автоматизированных сред; другая создана для адаптивности, мастерства и сложности малых объемов.

Лазерная сварка

Производительность и пропускная способность

Лазерная сварка обеспечивает исключительно высокую скорость сварки — часто в 5–10 раз быстрее, чем сварка TIG, особенно при работе с тонкими и средними материалами. Точность лазерного луча позволяет минимизировать подготовку стыка и сократить послесварочную обработку, что значительно сокращает общее время цикла. Во многих случаях компоненты можно сварить менее чем за секунду, особенно при импульсной или высокоскоростной точечной сварке.
Поскольку процесс бесконтактный, он также снижает износ инструмента и устраняет необходимость в замене электродов, что еще больше увеличивает время безотказной работы. Для таких применений, как клеммы аккумуляторов, корпуса датчиков или медицинские приборы, лазерная сварка позволяет выполнять почти мгновенные сварные швы на непрерывных производственных линиях.

Потенциал автоматизации

Лазерная сварка создана для автоматизации. Она легко интегрируется с роботизированными руками, порталами с ЧПУ и многоосевыми системами движения, часто работая в полностью закрытых ячейках для обеспечения безопасности и качества. Доставка луча через оптоволокно обеспечивает гибкую компоновку и компактную конструкцию системы, что делает лазерные системы идеальными для Industry 4.0 и производства с отключением света.
Расширенные функции, такие как отслеживание швов в реальном времени, машинное зрение, мониторинг сварных швов и адаптивное управление, еще больше повышают надежность и последовательность. После программирования процесс становится высоковоспроизводимым с минимальным вмешательством оператора.

Сварка ВИГ

Производительность и пропускная способность

Сварка TIG изначально медленнее из-за ее ручного характера и точного контроля, необходимого для подачи тепла и нанесения присадки. Скорости перемещения низкие, и значительное время часто тратится на настройку соединения, предварительный нагрев, обработку присадки и очистку после сварки. Для опытных сварщиков время цикла может быть оптимизировано, но общая производительность остается ограниченной по сравнению с автоматизированными процессами.
Однако сварка TIG блистает в своей способности справляться с малыми объемами, многономенклатурным производством, индивидуальными работами и сложными сборками, где роботизированные системы были бы слишком дорогими или жесткими. Это метод, к которому обращаются для прототипов, ремонта и изготовления единичных компонентов, где точность имеет важное значение, а повторяемость менее критична.

Потенциал автоматизации

Сварка TIG может быть частично или полностью автоматизирована с использованием таких систем, как орбитальная сварка, программируемые сварочные головки или коллаборативные роботы (коботы). Однако эти системы, как правило, медленнее, сложнее и требуют тщательно настроенных параметров для соответствия стабильности лазерной сварки. Они также более чувствительны к изменениям в состоянии соединения и отделке поверхности, что требует лучшей подготовки деталей.
Несмотря на то, что автоматизация сварки TIG растет, особенно в аэрокосмической отрасли и сварке труб, ей по-прежнему не хватает масштабируемости «plug-and-play», как у лазерных систем, и она редко используется в сверхкрупном производстве.

С точки зрения чистой скорости, повторяемости и интеграции лазерная сварка не имеет себе равных. Это очевидный выбор для высокопроизводительных автоматизированных производственных сред, где приоритетами являются последовательность, скорость и минимальное вмешательство человека. Она эффективно масштабируется и хорошо вписывается в современные интеллектуальные фабрики.
С другой стороны, сварка TIG жертвует скоростью ради гибкости и контроля. Она остается необходимой для приложений, требующих ручной точности, настройки или сложных положений сварки, которые машины с трудом достигают. Для коротких серий, специализированных проектов или ремонтных работ TIG часто является более практичным вариантом.
В конечном итоге, выбор между этими двумя вариантами сводится к компромиссу: лазерная сварка максимизирует производительность и автоматизацию, а сварка TIG максимизирует адаптивность и практический контроль. Правильный выбор зависит от объема производства, сложности детали и долгосрочной стратегии производства.

Анализ затрат: CAPEX, OPEX и TCO

Стоимость является решающим фактором в любом производственном процессе. Но оценка расходов на сварку касается не только первоначальных ценников — она требует более глубокого анализа капитальных затрат (CAPEX), операционных расходов (OPEX) и совокупной стоимости владения (TCO) в течение срока службы оборудования. Лазерная сварка и сварка TIG кардинально отличаются в каждой категории, что отражает их уникальное положение в производственном спектре: одна из них высокотехнологична и капиталоемка, другая — ручная и гибкая по затратам.

Капитальные затраты (CAPEX)

Лазерная сварка

Системы лазерной сварки требуют значительных первоначальных инвестиций. Полноценная промышленная лазерная сварочная ячейка — в комплекте с источником волоконного лазера высокой мощности, системой охлаждения, ЧПУ или роботизированной платформой движения, защитным кожухом и программным обеспечением управления — может стоить от 100,000 500,000 до 25,000 XNUMX долларов США и более в зависимости от уровня мощности, автоматизации и потребностей в интеграции. Даже настольные или микросварочные системы часто начинаются от XNUMX XNUMX долларов США и более.
Однако эта стоимость покупает не просто сварщика, а полностью автоматизированный, высокоскоростной производственный инструмент. В условиях больших объемов CAPEX оправдывается долгосрочной эффективностью и снижением затрат на рабочую силу.

Сварка ВИГ

Оборудование TIG гораздо более доступно. Профессиональная установка TIG, включая источник питания, горелку, педаль и принадлежности, обычно стоит от 2,000 до 10,000 15,000 долларов. Даже высококлассные инверторные аппараты с функциями импульса и переменного/постоянного тока редко превышают XNUMX XNUMX долларов.
Низкий порог входа делает TIG доступной для небольших мастерских, ремонтных мастерских и мелкосерийных производителей, которые отдают приоритет контролю, а не автоматизации.

Эксплуатационные расходы (OPEX)

Лазерная сварка

Лазерные системы предлагают относительно низкие эксплуатационные расходы после установки. Основные расходы включают:

Однако эффективность работы электрических лазеров (особенно волоконных) высока.
Защитные газы, часто гелий или аргон, аналогично TIG.
Техническое обслуживание системы охлаждения.
Периодическая замена оптических компонентов (например, линз, окон).
Минимальное количество расходных материалов, поскольку обычно не используются электроды или присадочные металлы.

Затраты на рабочую силу при автоматизированной лазерной сварке значительно ниже из-за работы без участия оператора и минимальной доработки. Однако для настройки, программирования и обслуживания требуются квалифицированные специалисты.

Сварка ВИГ

Сварка TIG более трудоемка и влечет за собой постоянные эксплуатационные расходы, в том числе:

Электричество для энергоемких процессов, особенно на толстых участках.
Защитный газ, обычно аргон, с более высокими скоростями потока в течение более длительных периодов времени.
Расходные материалы, такие как вольфрамовые электроды, присадочные прутки, сопла и чашки.
Квалифицированная рабочая сила стоит дорого и часто не хватает.

Простои из-за усталости оператора, снижения скорости сварки и необходимости доработки также увеличивают совокупные эксплуатационные расходы.

Скрытые расходы и соображения

Лазерная сварка

Обучение и интеграция: расширенная автоматизация требует программирования, сертификации по безопасности, а иногда и системных интеграторов.
Модернизация объекта: могут потребоваться специальные помещения, защитные блокировки или барьеры, защищающие от лазерного излучения.
Ограниченная гибкость: лучше всего подходит для повторяющихся деталей — менее подходит для постоянных изменений конструкции или единичных изделий.

Сварка ВИГ

Непоследовательность: ручное изменение может привести к необходимости доработки или отклонения.
Более низкая производительность: влияет на альтернативные издержки при выполнении больших объемов работ.
Здоровье и безопасность: более сильное воздействие дуги, образование дыма и эргономическая нагрузка могут привести к более высоким расходам на страхование или травматизм.

Лазерная сварка — это решение с высокими капитальными затратами и низкими эксплуатационными расходами, оптимизированное для автоматизированного крупносерийного производства. Его высокая первоначальная стоимость компенсируется долгосрочным ростом скорости, последовательности и эффективности труда, что приводит к снижению совокупной стоимости владения в промышленных масштабах. Сварка TIG с ее низкой начальной стоимостью и высокой гибкостью идеально подходит для мелкосерийных, специализированных или переменных работ. Однако более высокая зависимость от рабочей силы и более медленное время цикла могут привести к увеличению долгосрочных эксплуатационных расходов, особенно в растущих операциях.
В конечном счете, лазерная сварка — это долгосрочное капиталовложение; TIG — это инструмент, требующий мастерства. Правильный экономический выбор зависит от производственных целей, жизненного цикла продукта и того, насколько требуется гибкость по сравнению с масштабируемостью.

Факторы безопасности, окружающей среды и регулирования

Хотя сварка в первую очередь оценивается по техническим и экономическим показателям, безопасность и воздействие на окружающую среду также имеют решающее значение, особенно в современных производственных средах, регулируемых строгим соблюдением нормативных требований и целями устойчивого развития. Лазерная сварка и сварка TIG приносят свои собственные опасности, стратегии смягчения и нормативные соображения. Понимание этих различий необходимо для создания безопасного, соответствующего требованиям и экологически ответственного рабочего пространства.

Лазерная сварка

Вопросы безопасности

Лазерная сварка представляет собой уникальную оптическую и механическую опасность из-за использования мощных, концентрированных световых лучей. Основные риски включают:

Повреждение глаз и кожи прямым или рассеянным лазерным излучением.
Ожоги или пожары из-за воздействия высокоинтенсивных лучей и отражающих поверхностей.
Невидимые опасности: многие мощные лазеры работают в инфракрасном диапазоне (например, 1064 нм для волоконных лазеров), что делает луч невидимым и более опасным.

Для смягчения последствий необходимо:

Полностью закрытые рабочие ячейки с блокируемыми дверями доступа.
Лазерное защитное стекло и смотровые панели рассчитаны на определенную длину волны.
Обучение и протоколы безопасности при работе с лазерами 4-го класса в соответствии со стандартами ANSI Z136.1 и OSHA.

Воздействие на окружающую среду

Лазерная сварка, как правило, чистая и эффективная:

Никаких испарений от присадочного материала или флюса.
Снижение общего потребления энергии при высокоскоростном производстве.
Минимальные отходы и потери материала.

Однако вспомогательное оборудование, такое как охладители и вытяжные установки, потребляет дополнительную электроэнергию.

Соответствие нормативным требованиям

Системы лазерной сварки должны соответствовать:

Стандарты безопасности лазеров OSHA.
Серия ANSI Z136 для использования лазеров в промышленных условиях.
Правила FDA/CDRH в отношении лазерной продукции в США

На операторов также могут распространяться местные нормы пожарной безопасности и правила радиационной безопасности в зависимости от размера объекта и сферы его применения.

Сварка ВИГ

Вопросы безопасности

Сварка TIG сопряжена с другим набором рисков, в основном термических и химических:

Воздействие УФ- и ИК-излучения вызывает ожоги глаз и кожи.
Высокие температуры и брызги горячего металла.
Поражение электрическим током из-за неправильно изолированного оборудования.
Образование дыма, особенно при сварке нержавеющей стали или материалов с покрытием.

Смягчение последствий включает в себя:

Необходимые СИЗ: самозатемняющиеся шлемы, перчатки, куртки.
Системы вытяжки дыма или респираторы в замкнутых пространствах.
Заземление и техническое обслуживание оборудования для предотвращения дуговых вспышек и поражения электрическим током.
Соответствует стандартам безопасности сварки ANSI Z49.1 и OSHA 1910, подраздел Q.

Воздействие на окружающую среду

Сварка TIG может оказывать большее воздействие на окружающую среду по следующим причинам:

Расход защитного газа, часто непрерывный и с высокой скоростью.
Выбросы дыма и твердых частиц, особенно от присадочных прутков или грязных материалов.
Расходные отходы: электроды, чашки и остатки присадочного металла.

Соответствие нормативным требованиям

Сварка TIG регулируется следующими положениями:

Общие отраслевые стандарты сварки OSHA.
Требования Агентства по охране окружающей среды и местные нормы качества воздуха в отношении выбросов дыма.
Требования к хранению и обращению с газом, включая маркировку баллонов и вентиляцию.

Лазерная сварка — это высокотехнологичный процесс со строгими оптическими и безопасными требованиями, но его закрытая, автоматизированная природа часто делает его более чистым и простым в управлении с точки зрения безопасности и экологии. Соответствие зависит от строгого обучения, специфичного для лазеров, и сертификации оборудования. Сварка TIG, будучи ручной и открытой дугой, требует практической бдительности в области безопасности, от СИЗ до управления парами. Несмотря на большую гибкость, она представляет более частые риски воздействия и, как правило, генерирует больше выбросов и расходных отходов.
С точки зрения регулирования лазерная сварка часто подпадает под действие законов, касающихся излучения и лазеров, в то время как сварка TIG регулируется более широко общими стандартами дуговой сварки и промышленной безопасности. В любом случае, соответствие, вентиляция, обучение и мониторинг не подлежат обсуждению для поддержания безопасной и юридически обоснованной работы.

Расширенные варианты и гибридные процессы

По мере роста спроса на более быстрые, прочные и адаптируемые решения для сварки производители обращаются к усовершенствованным вариантам и гибридным процессам сварки, которые сочетают в себе сильные стороны традиционных методов с передовыми усовершенствованиями. Эти инновации направлены на преодоление ограничений автономной лазерной или TIG-сварки, улучшение качества сварки, повышение скорости и расширение совместимости материалов. Выделяются три важные технологии: лазерно-дуговая гибридная сварка (LAHW), холодная проволока TIG с лазерной поддержкой и удаленная сканирующая лазерная сварка (SLR).

Лазерно-дуговая гибридная сварка (LAHW)

LAHW сочетает в себе глубокое проникновение лазерной сварки с возможностями перекрытия зазоров и нанесения присадочного материала GMAW (MIG) или, в некоторых случаях, TIG. Оба источника тепла воздействуют на одну и ту же сварочную ванну — обычно лазер опережает дугу на небольшое смещение.

Наши преимущества

Более глубокое проплавление, чем при дуговой сварке.
Улучшенная устойчивость к зазорам по сравнению с чистой лазерной сваркой.
Более высокие скорости сварки, чем при обычной дуговой сварке.
Уменьшение пористости за счет плазменной стабилизации дугой.

Случаи использования

LAHW особенно полезен для более толстых пластин, стыковых соединений с небольшими зазорами и длинных сварных швов в судостроении, строительстве трубопроводов и в приложениях по производству кузовов автомобилей. Процесс выигрывает от автоматизации и идеально подходит для роботизированных или портальных систем.

Задачи

Комплексная синхронизация и управление двумя источниками тепла.
Более чувствителен к настройке параметров.
Требуется современное программное обеспечение для мониторинга и координации процессов.

Сварка TIG холодной проволокой с лазерной поддержкой

Этот подход объединяет маломощный лазерный луч с традиционной сваркой TIG холодной проволокой. Лазер обеспечивает локализованный нагрев поверхности перед дугой, улучшая текучесть сварочной ванны и снижая подвод тепла без увеличения силы тока.

Наши преимущества

Улучшенная стабильность дуги и внешний вид шва.
Лучшая смачиваемость трудносвариваемых сплавов, таких как титан или алюминий.
Снижение общего тепловложения, уменьшение деформации и остаточного напряжения.
Подходит для сверхчистых, косметических или высокоточных сварных швов.

Случаи использования

Этот гибридный процесс используется в аэрокосмической, медицинской и ядерной промышленности, где TIG является стандартом, но производительность или металлургический контроль должны быть улучшены. Он хорошо подходит для реактивных металлов или деталей, склонных к перегреву.

Задачи

Требуется точное выравнивание лазера и дуги.
Часто интегрируется по индивидуальному заказу, с ограниченным набором стандартного оборудования.
Навыки оператора по-прежнему играют большую роль.

Дистанционная сканирующая лазерная сварка (SLR)

SLR (также известная как удаленная лазерная сварка или сварка на основе сканера) использует гальванометрические зеркала для быстрого направления лазерного луча через зону сварки без физического перемещения сварочной головки или детали. Луч отклоняется с помощью высокоскоростной оптики, что обеспечивает сверхбыстрое размещение сварного шва.

Наши преимущества

Чрезвычайно высокие скорости сварки (до нескольких метров в секунду).
Бесконтактный, идеально подходит для роботизированных производственных линий.
Минимизирует механический износ и значительно сокращает время цикла.
Идеально подходит для массового производства и многоточечной сварки (например, выводов аккумуляторных батарей электромобилей, электроники).

Случаи использования

Широко применяется в автомобильной промышленности, производстве бытовой электроники и электромобилей. Особенно эффективен для тонких материалов и коротких сварных швов, требующих точного размещения.

Задачи

Требует точного крепления и жестких допусков соединений.
Ограничено определенными материалами и диапазонами толщины.
Капиталоемкий и зависимый от сложных систем управления.

Эти усовершенствованные варианты и гибридные процессы представляют собой передовые разработки в области сварочных технологий, каждый из которых предлагает уникальные возможности, выходящие за рамки возможностей автономной сварки TIG или лазерной сварки.
Гибридная лазерно-дуговая сварка (LAHW) объединяет глубину проплавления с гибкостью дуги, идеально подходит для структурных и тяжелых условий эксплуатации. Холодная проволока TIG с лазерной поддержкой повышает производительность TIG для тонких, реактивных или косметически чувствительных сварных швов без потери ручного управления. Дистанционный сканирующий лазер (SLR) отдает приоритет скорости, автоматизации и микросварке больших объемов, где точность и производительность имеют решающее значение.
По мере развития материалов, конструкций и производственных требований эти гибридные подходы позволяют производителям расширять границы производительности, уменьшать искажения, улучшать качество сварки и адаптировать стратегии сварки к специализированным или высокоценным приложениям. Они не являются заменой — они являются усовершенствованиями, открывающими новый уровень производительности и точности в мире сварки.

Отраслевые приложения

Лазерная сварка и сварка TIG имеют устоявшиеся роли в различных отраслях промышленности, но выбор между ними не только технический; он функциональный. Каждая отрасль имеет свои собственные приоритеты: скорость, прочность, внешний вид, биосовместимость или точность микромасштаба.

Автоматизированная индустрия

Лазерная сварка

Лазерная сварка является краеугольным камнем современного автомобилестроения, особенно в строительстве кузова-в-белом (BIW), сборке аккумуляторных батарей и прецизионных подкомпонентов. Ее скорость, потенциал автоматизации и способность производить узкие, глубокие сварные швы с минимальными искажениями делают ее идеальной для соединения высокопрочных сталей, алюминиевых сплавов и разнородных материалов в конструкциях, требующих легкости и прочности.

Обычное применение: швы крыши, дверные рамы, компоненты коробки передач, выводы аккумуляторных батарей электромобилей и выхлопные системы.
Преимущества: высокая производительность, минимальная тепловая деформация, строгий контроль размеров сварного шва.

Сварка ВИГ

TIG часто используется для ремонта, изготовления на заказ или мелкосерийных деталей, где точность важнее скорости. Он особенно ценится в автоспорте для кастомных кронштейнов, каркасов безопасности и титановых выхлопных систем.

Распространенные области применения: прототипирование, структурный ремонт, изготовление деталей с высокими эксплуатационными характеристиками.
Преимущества: превосходный контроль, чистый внешний вид, пригодность для сложных положений сварки.

авиационно-космическая промышленность

Лазерная сварка

Лазерная сварка используется для деталей, критически важных для точности, таких как компоненты двигателя, корпуса датчиков и конструкции планера, и обеспечивает жесткие допуски и высокую надежность соединений. Титановые и никелевые сплавы часто свариваются лазером, чтобы обеспечить прочность с минимальным дополнительным весом или деформацией.

Распространенные области применения: лопатки турбин, приборы, компоненты топливной системы.
Преимущества: минимальная зона термического влияния, чистые сварные швы, высокая размерная стабильность.

Сварка ВИГ

Сварка TIG является основой в аэрокосмической отрасли, особенно при изготовлении авиационных труб, гидравлических систем и критических сосудов под давлением. Она обеспечивает непревзойденный контроль при сварке экзотических или реактивных металлов, часто в инертных камерах или перчаточных боксах.

Распространенные области применения: титановые рамы, топливопроводы, системы под давлением.
Преимущества: непревзойденное качество и целостность сварных швов, необходимые для жизненно важных компонентов.

Медицинская промышленность

Лазерная сварка

Лазерная сварка жизненно важна для производства миниатюрных, высокоточных медицинских устройств, где важны последовательность, чистота и бесконтактная сварка. Возможность соединять тонкие детали из нержавеющей стали, нитинола и титана без загрязнения делает лазерную сварку золотым стандартом во многих областях применения.

Распространенное применение: хирургические инструменты, катетеры, имплантаты, кардиостимуляторы, эндоскопические устройства.
Преимущества: сверхчистые сварные швы, точность на уровне микрона, низкий уровень тепловложения для сохранения биосовместимости.

Сварка ВИГ

TIG по-прежнему используется при ручной сборке медицинских устройств или разработке прототипов, особенно там, где сложные геометрии или соединения сложны для лазерных систем. Однако в производственных условиях его все чаще дополняют лазерные процессы.

Распространенные области применения: индивидуальные инструменты, разработка имплантатов, титановые корпуса.
Преимущества: адаптивность, чистота отделки, контролируемый подвод тепла.

Электронная промышленность

Лазерная сварка

Лазерная сварка доминирует в точной сборке электроники, включая производство датчиков, разъемов и компонентов микробатарей. Процесс совместим с деликатными подложками, а усовершенствованное управление лучом позволяет выполнять высокоплотную сварку без физического контакта.

Области применения: микроэлектроника, клеммы аккумуляторных батарей, корпуса полупроводников.
Преимущества: точная точечная сварка, отсутствие механической нагрузки на детали, высокоскоростная автоматизация.

Сварка ВИГ

Сварка TIG редко применяется в электронике из-за выделяемого тепла и размера дуги, хотя она может применяться в корпусах электронных приборов или в более крупных термостойких узлах, где требуется ручная сварка.

Распространенное применение: металлические корпуса, монтажные конструкции.
Преимущества: гибкость в неточных соединениях, сохранение базовой проводимости.

Ювелирные изделия и искусство

Лазерная сварка

Лазерная сварка становится все более популярной в ремонте и создании ювелирных изделий, предлагая деликатный контроль без необходимости разборки или чрезмерного нагрева. Она позволяет выполнять сложные сварные швы на драгоценных металлах (золото, серебро, платина) без изменения отделки или усадки.

Обычное применение: изменение размера колец, ремонт оправы и изготовление ювелирных украшений на заказ.
Преимущества: неинвазивность, точность при низком нагреве, чистые сварные швы на небольших деталях.

Сварка ВИГ

В искусстве и скульптуре TIG предпочитают для декоративных металлических изделий, особенно из нержавеющей стали, бронзы или алюминия. Он позволяет художникам формировать, лепить и смешивать металлы с тактильной, визуальной обратной связью.

Обычное применение: индивидуальные скульптуры, металлические инсталляции, элитная мебель.
Преимущества: практическое творчество, эстетичные сварные швы, контроль над формой и текстурой.

Каждая отрасль использует лазерную и TIG-сварку в зависимости от своих конкретных требований к производительности, точности и производству:

Лазерная сварка доминирует в автоматизированных, высокоточных и крупносерийных секторах, таких как автомобилестроение, аэрокосмическая промышленность, медицина и электроника. Она обеспечивает скорость, минимальные искажения и повторяемость.
Сварка TIG остается незаменимой в индивидуальном изготовлении, ремонте и мелком ремесле, особенно в аэрокосмической промышленности, автоспорте, медицинском прототипировании и художественных областях, где контроль и качество важнее скорости.

В конечном счете, лазерная сварка представляет собой будущее масштабируемого цифрового производства, в то время как сварка TIG остается важнейшим инструментом для квалифицированного ручного изготовления и специализированного мастерства. Большинство отраслей не выбирают один из них — они используют оба там, где они наиболее сильны.

Система принятия решений

Выбор между лазерной сваркой и сваркой TIG — это не вопрос того, какой процесс лучше в целом, а вопрос того, какой лучше для конкретной работы. Принятие правильного решения зависит от сочетания технических, экономических и эксплуатационных переменных.

Геометрия соединений и сборка

Лазерная сварка: Лазерная сварка требует плотной подгонки, минимальных зазоров и точного выравнивания стыков из-за малого размера луча и низкого допуска на несоответствие. Она отлично подходит для стыковых соединений, соединений внахлест и микромасштабных геометрий, особенно в автоматизированных установках, где обеспечивается повторяемость.
Сварка TIG: TIG обеспечивает большую гибкость и ручную адаптацию к несовершенным или переменным соединениям. Он обрабатывает более широкий спектр типов соединений, включая пазовые, угловые и сложные пользовательские соединения, при этом сварщик регулирует присадку и положение дуги в режиме реального времени.

Для точных, массовых соединений выбирайте лазер. Для переменных, сложных или несовершенных соединений TIG более щадящий.

Материал и толщина

Лазерная сварка: лучше всего работает с тонкими и средними по толщине материалами (обычно менее 6 мм), особенно с нержавеющей сталью, алюминием, титаном и разнородными металлами. Она плохо работает с толстыми секциями, если не гибридизирована с дуговой сваркой.
Сварка TIG: Возможность сварки как тонких, так и толстых секций при правильной технике и подготовке. Особенно хорошо подходит для алюминия, магния и экзотических сплавов, где точный контроль нагрева имеет решающее значение.

Лазер идеально подходит для тонких, высокопрочных металлов; сварка TIG более универсальна для материалов разных типов и толщин.

Объем производства

Лазерная сварка: создана для крупносерийного автоматизированного производства. После программирования обеспечивает последовательные, повторяемые сварные швы на высокой скорости с минимальными трудозатратами. Время простоя сокращается, а производительность увеличивается до максимума.
Сварка TIG: Лучше всего подходит для небольших и средних объемов, индивидуальных, ремонтных или прототипных работ. Более медленные скорости перемещения и ручное управление делают его менее эффективным для массового производства.

Выбирайте лазер для масштабируемости и автоматизации; используйте TIG для гибкости и индивидуальных заказов.

Эстетическая отделка

Лазерная сварка: обеспечивает получение исключительно чистых, узких сварных швов с минимальным разбрызгиванием и отсутствием необходимости в обширной последующей обработке — идеально подходит для деталей, внешний вид которых имеет решающее значение, а затраты на отделку должны быть сведены к минимуму.
Сварка TIG: Также известна эстетическими, высококачественными сварными швами, особенно в умелых руках. Может точно контролироваться для создания гладких, однородных валиков, которые ценятся в визуальных или художественных приложениях.

Оба метода обеспечивают превосходное качество отделки: лазерная сварка быстрее и стабильнее; TIG-сварка обеспечивает более высокий уровень контроля эстетического качества.

Капитальный бюджет и площадь пола

Лазерная сварка: требует больших капиталовложений и большей площади из-за лазерного источника, систем охлаждения, корпусов и подвижных платформ. Однако со временем она снижает затраты на рабочую силу и лучше масштабируется благодаря автоматизации.
Сварка TIG: Низкие начальные затраты и компактные размеры. Идеально подходит для небольших цехов или полевых работ. Недостатком является более высокая трудоемкость и более медленная производительность, что увеличивает долгосрочные затраты в условиях высокого спроса.

Лазер — это долгосрочная инвестиция с высокими первоначальными затратами; TIG обеспечивает более низкий порог входа и компактную гибкость.

Соответствие нормативным требованиям

Лазерная сварка: Включает строгие правила лазерной безопасности (системы класса 4), включая требования к корпусам, блокировкам и обучение по оптической безопасности. Часто легче сдерживать опасности благодаря работе в корпусе.
Сварка TIG: регулируется более широкими стандартами безопасности дуговой сварки, включая СИЗ, вентиляцию, хранение газа и управление дымом. Более высокое воздействие на оператора УФ-излучения, дыма и поражения электрическим током.

Оба стандарта требуют соответствия, но лазерные системы требуют более строгих и специализированных протоколов, особенно в приложениях с высокой мощностью.

При выборе между лазерной сваркой и сваркой TIG необходимо согласовать свои технические потребности, производственные цели и эксплуатационные ограничения с сильными сторонами каждого процесса.

Выбирайте лазерную сварку, когда вам нужно:

Большой объем, автоматизированная пропускная способность
Плотная посадка и стабильное качество деталей
Минимальная постобработка
Чистые помещения или прецизионные среды

Выбирайте сварку TIG, если вам нужно:

Гибкость в отношении материалов и типов соединений
Квалифицированное ручное управление и возможность ремонта
Эстетичная отделка на уровне ремесленника
Меньшие капитальные вложения и меньшее рабочее пространство

Четкое понимание вашего приложения — что сваривается, как часто, в каком масштабе и по какому стандарту — в конечном итоге определит правильный инструмент для работы. Во многих передовых производственных средах самое разумное решение — не выбирать один из них, а интегрировать оба там, где они сияют.

Резюме

Лазерная сварка и сварка TIG имеют свои сильные стороны, и правильный выбор полностью зависит от требований приложения. Лазерная сварка отлично подходит для высокоскоростных автоматизированных сред, где точность, минимальное тепловложение и повторяемость имеют решающее значение. Она идеально подходит для тонких материалов, микросварки и таких отраслей, как автомобилестроение, медицина и электроника. Несмотря на высокие капиталовложения, ее скорость и масштабируемость часто приводят к снижению долгосрочных затрат на массовое производство.
Сварка TIG, напротив, является практическим процессом, который ставит во главу угла контроль, адаптивность и качество сварки. Это решение для сложных соединений, реактивных или толстых металлов и приложений, где внешний вид и точность важнее скорости, таких как компоненты аэрокосмической отрасли, изготовление на заказ и художественная работа. Хотя сварка TIG медленнее и более трудоемка, она обеспечивает непревзойденную гибкость и широко доступна как в промышленных условиях, так и в небольших мастерских.
В конечном счете, лазерная сварка представляет собой передовой край автоматизированных сварочных систем, в то время как сварка TIG остается краеугольным камнем ручного мастерства. Вместо того чтобы одна заменяла другую, они сосуществуют как взаимодополняющие технологии. Выбор между ними — или интеграция обеих — требует тщательной оценки материала, конструкции соединения, объема производства, нормативных ограничений и долгосрочной стоимости. В правильном контексте оба процесса обеспечивают надежные, высокопроизводительные сварные швы, соответствующие потребностям современного производства.

Получите решения для лазерной сварки

Если вашему бизнесу требуются высокоскоростные, высокоточные и масштабируемые сварочные возможности, лазерная сварка — это верный путь вперед. AccTek Group здесь, чтобы помочь вам сделать этот прыжок. Как профессиональный производитель интеллектуального лазерного оборудования, AccTek Group предлагает индивидуальные решения в области лазерной сварки, отвечающие требованиям современных передовых производственных секторов: от автомобилестроения и аэрокосмической промышленности до производства медицинских приборов и электроники.
AccTek GroupСистемы лазерной сварки сочетают в себе передовую технологию волоконного лазера, удобное программное обеспечение и архитектуру, готовую к автоматизации, для обеспечения чистых, последовательных и неискаженных сварных швов. Если вы ищете ручные лазерные сварочные аппараты для гибкого производства или полностью автоматизированные роботизированные сварочные ячейки для крупносерийного производства, AccTek Group предлагает как готовые, так и индивидуальные решения, соответствующие вашим конкретным потребностям.
Помимо оборудования, AccTek Group предлагает экспертные консультации, техническую поддержку и обучение, чтобы гарантировать, что ваша команда сможет интегрировать и эксплуатировать лазерные системы с уверенностью и эффективностью. Наша цель — помочь производителям модернизировать свои производственные линии, сократить объемы доработок и максимизировать производительность с минимальным временем простоя.
Если вы обдумываете переход от сварки TIG или хотите повысить производительность с помощью интеллектуальных решений для сварки, AccTek Group всегда готова предоставить инструменты, знания и поддержку для продвижения вашей деятельности вперед. Обратитесь к нам сегодня мы рассмотрим, как лазерная сварка может преобразовать ваш рабочий процесс.

Продукты

Свяжитесь с нами

Отправить форму
